世界能源和環境日益惡化，我國形勢更加嚴峻，特別是城市大氣污染尤為嚴重。因汽車尾氣排放造成的空氣污染，已成為困擾城市的嚴重問題。為此交通部大力宣傳“綠色公交，低碳出行”的發展理念，倡導公眾綠色出行。 作為較早創建“公交都市”的城市之一，蚌埠市現有公交線路43條，純電動公交車占總營運車輛比例的86.6%。蚌埠市市公交集團采購大批量純電動公交車，既能夠?qū)崿F(xiàn)綠色環保出行，又能提高車輛營運的安全性，更好地服務市民。

蚌埠市小黃山公交場站介紹

蚌埠市小黃山公交場站有50臺公交車充電樁，采用零排放純電動大型公交車，每天晚間8點公交車陸續進公交場站充電，每臺車接一充電樁，采用兩回接口充電，一次充滿電約3個小時。 該車場充電樁為交流400V輸出至車載整流裝置對電池組充電，充電兩回路裝機60kW，電流為93A。每一臺配電變壓器800kVA，帶有10臺充電樁。車載整流裝置采用開關頻率15kHz的全控型整流，充電方式可選擇快速充電和慢充。

 車載整流系統造成的危害 　　

由于車載整流系統為非線性負載，充電過程中會導致配電系統出現以下問題：

• 負載變壓器異響，負擔增加，斷路器誤動作；
• 配電線路損耗增大、發熱、縮短絕緣壽命；
• 引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大；
• 諧波可引起繼電保護和自動裝置誤動作，使電能計量出現混亂。

而在本項目中，變壓器異響問題尤其突出，隨著充電車輛的增加，異響越來越嚴重，以至于10臺充電樁同時工作時，變壓器發出嗡嗡的異常聲，使變壓器自身的使用壽命縮短，增加安全隱患。 由于公交場站為多條公交線路的終點站和始發站，到了夜間，85%以上的充電樁都處于工作狀態，意味著不能通過降低充電樁使用率來緩解現有的異常振動的問題，只能從根本上解決引起噪音的源頭問題。 充電站中大量的充電樁屬非線性設備,充電時需要將交流整流成直流，整流過程中就會產生諧波。電動汽車直流充電機（包括車載式充電器）實際上是采用電力電子技術的開關電源，在實際使用過程中不可避免地會產生諧波。對于電網而言，隨著交流充電樁的廣泛使用，車載充電器就是一個個諧波源，嚴重影響電網的電能質量和穩定性。

艾臨科的解決方案

根據現場實測，經過數據計算及分析，艾臨科給出了解決方案：在每臺配電變壓器低壓出線處，安裝HPD2000諧波保護裝置，用戶最終采納了該方案。 配置諧波保護裝置的作用是：

1. 總線處集中治理諧波，通過選擇合理的諧波治理容量，使低壓進線處的諧波電壓含量低于5%，達到國標要求；
2. 消除變壓器受諧波干擾周期性的影響；
3. 對周期性出現的高次諧波33、35、37次實時監測，并進行治理，可確保負載在工作變化范圍內的動態治理效果。

現場圖片

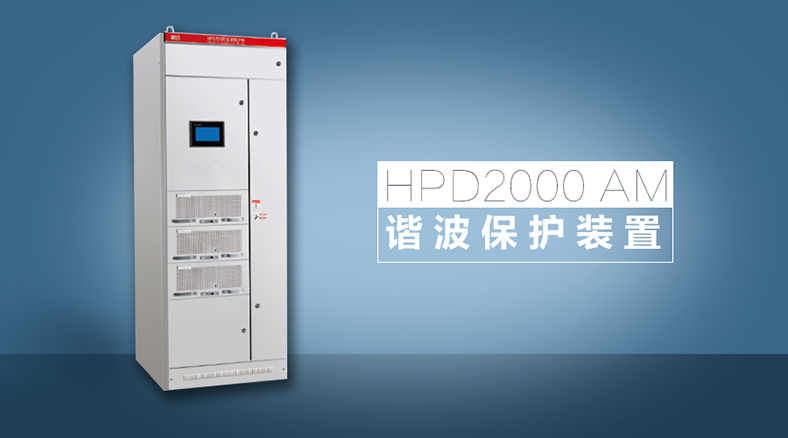

HPD2000諧波保護裝置，在應用于電動汽車充電樁，岸電電源供電系統等方面，擁有豐富的工程經驗。HPD2000采用全新電力電子技術，可以快速準確地實時跟蹤檢測出諧波，并通過精準的算法，控制IGBT，實現對諧波的跟蹤、補償，達到電能質量的預期治理效果。

治理結果

艾臨科的HPD2000諧波保護裝置投運后，成功的解決了蚌埠小黃山公交場站諧波問題。消除了諧振帶來的影響，徹底解決了長期困擾用戶的變壓器異響的問題。設備本身投入運行穩定，噪音非常輕，對周圍環境不產生影響。從數據上來看，諧波治理效果顯著。電壓畸變率從間歇性諧波畸變率最高15.5%，降到小于2%，完全符合國標“低于5%“的要求。艾臨科的諧波治理方案投運后，取得了用戶的高度認可，此方案成為業內值得借鑒的典型應用案例。
